BD200 SkyRC : Le déchargeur et analyseur de batteries autonome !

Publié le : 07/05/2018 11:14:36
Catégories : Articles

BD200 SkyRC : Le déchargeur et analyseur de batteries autonome !

BD200 SkyRC

Le déchargeur et analyseur de batteries autonome !



Avec l'énorme développement de la propulsion électrique, le marché regorge de chargeurs plus ou moins sophistiqués. Parmi les fonctions que l'on peut trouver, il y a celle de décharge, qui est souvent très fortement limitée en puissance en raison des besoins élevés de dissipation thermique. SkyRC propose un appareil spécifiquement et exclusivement destiné à la décharge des packs de propulsion, le BD200, capable de décharger avec une puissance de 200 Watts, sans commune mesure avec ce que proposent les chargeurs/déchargeurs.



Pourquoi décharger vos batteries ?

La décharge a plusieurs utilités :

-          La première est de pouvoir décharger un pack après une charge complète afin de savoir la capacité qu'il est capable de restituer. Ainsi, vous pouvez comparer l'état de différents packs a priori similaires, mais qui n'ont peut-être pas vieilli de la même manière. Pour la compétition, il est capital de choisir le meilleur pack. Pour cette application, il est important de pouvoir décharger le pack avec une intensité assez élevée, qui se rapproche des conditions réelles d'utilisation. Un pack peut restituer correctement la capacité sous le faible courant de décharge que proposent les chargeurs/déchargeurs, mais s'effondrer complètement dès que le courant augmente. Le BD200 peut aller jusqu'à un courant de décharge de 30 A, pourvu que la puissance ne dépasse pas 200 Watts. A titre d'exemple, il sera effectivement possible de décharger un accu LiPo 2S sous 23 A (accu plein) à 30 A (accu en fin de décharge), un 3S sous 15 à 22 A, un 6S sous 8 à 11 A, et un 8S sous encore 6 à 8 A. Pour des NiMH, on aura 22 A accu plein et 30 A en fin de décharge avec un 6 éléments et on dispose encore de 6,5 à 11 A avec un pack 20 éléments. Le BD200 affiche en temps réel le courant de décharge, la tension du pack et la capacité déchargée. Il est ainsi facile de visualiser si le pack perd beaucoup en tension quand on le décharge sous un fort courant.

-          La seconde est d'abaisser la tension d'un pack pour le stockage. Les accus au Lithium ne doivent être stockés ni trop déchargés (car lors d'un stockage long, ils pourraient voir leur tension passer sous un seuil au-delà duquel ils sont définitivement inutilisables), ni chargés à bloc, ce qui conduit à un gonflement fréquent des packs. Pour chaque type de chimie Lithium, il y a une tension recommandée pour mettre les packs en état de stockage. Ainsi, pour les LiPo, une tension de 3,8 volts par élément est conseillée. Il n'est pas rare de partir sur le terrain avec un certain nombre de packs chargés, et de rentrer avec des packs qui n'ont pas servi… S'ils doivent servir dans les 24 à 48 heures, pas de problème, mais sinon, il est vivement conseillé de les décharger à la tension recommandée. Le BD200 sera là aussi bien utile si votre chargeur ne dispose pas d'une fonction décharge ou stockage. De plus, si vous avez besoin de votre chargeur pour préparer d'autres packs, vous n'aurez pas à attendre pour décharger les packs à mettre en stockage. Et de toute façon, il sera plus rapide grâce à sa puissance de décharge.

-          Enfin, si votre chargeur n'a pas de fonction de décharge, en passant du chargeur au BD200, vous pouvez cycler vos packs, ce qui peut être utile pour réveiller ou rôder des NiMH.



Présentation du BD200

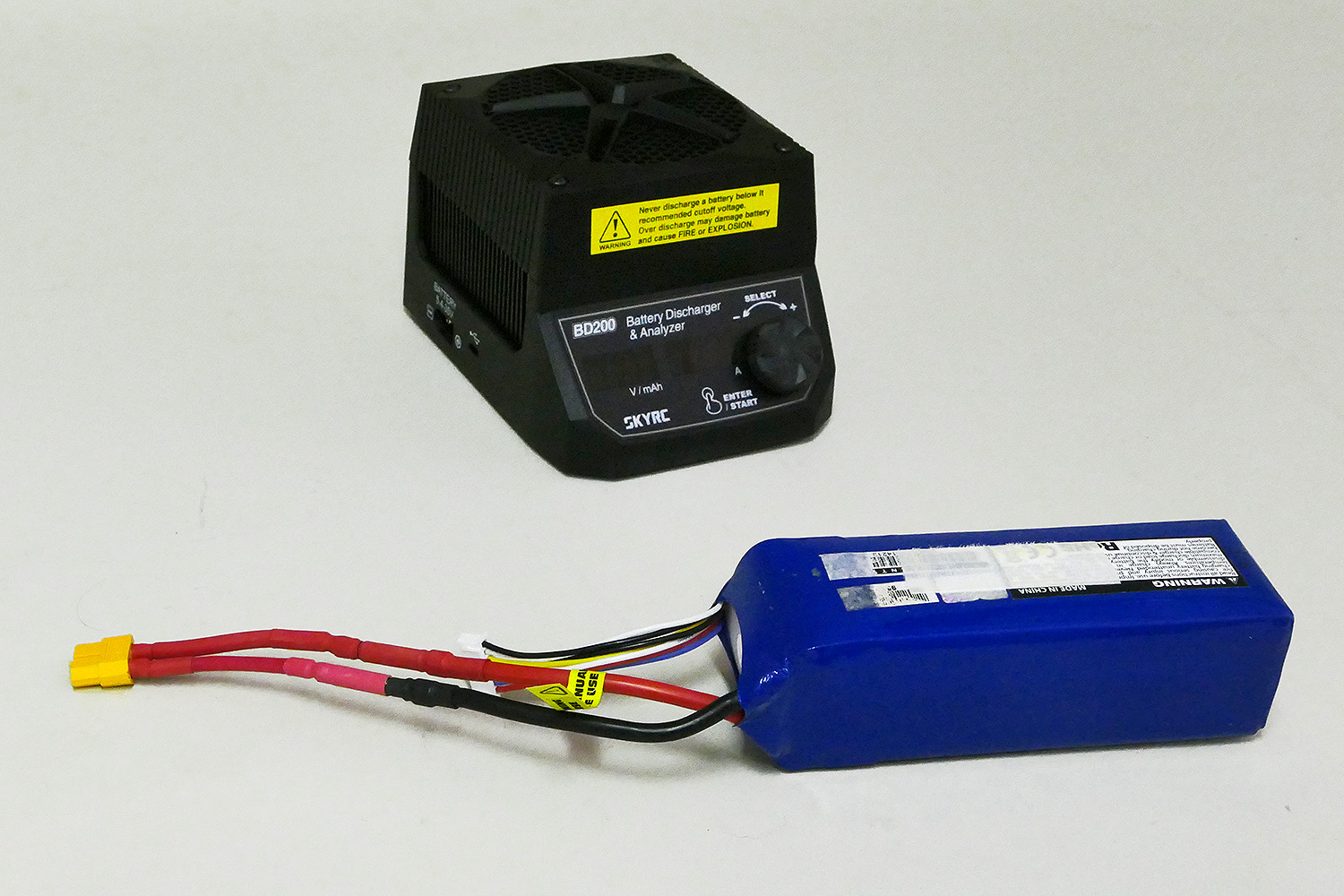

Le BD200 de SkyRC est un appareil totalement autonome. Il n'a pas besoin d'alimentation, car il sera alimenté directement par le pack à décharger. Ainsi, il est utilisable très aisément même sur le terrain.

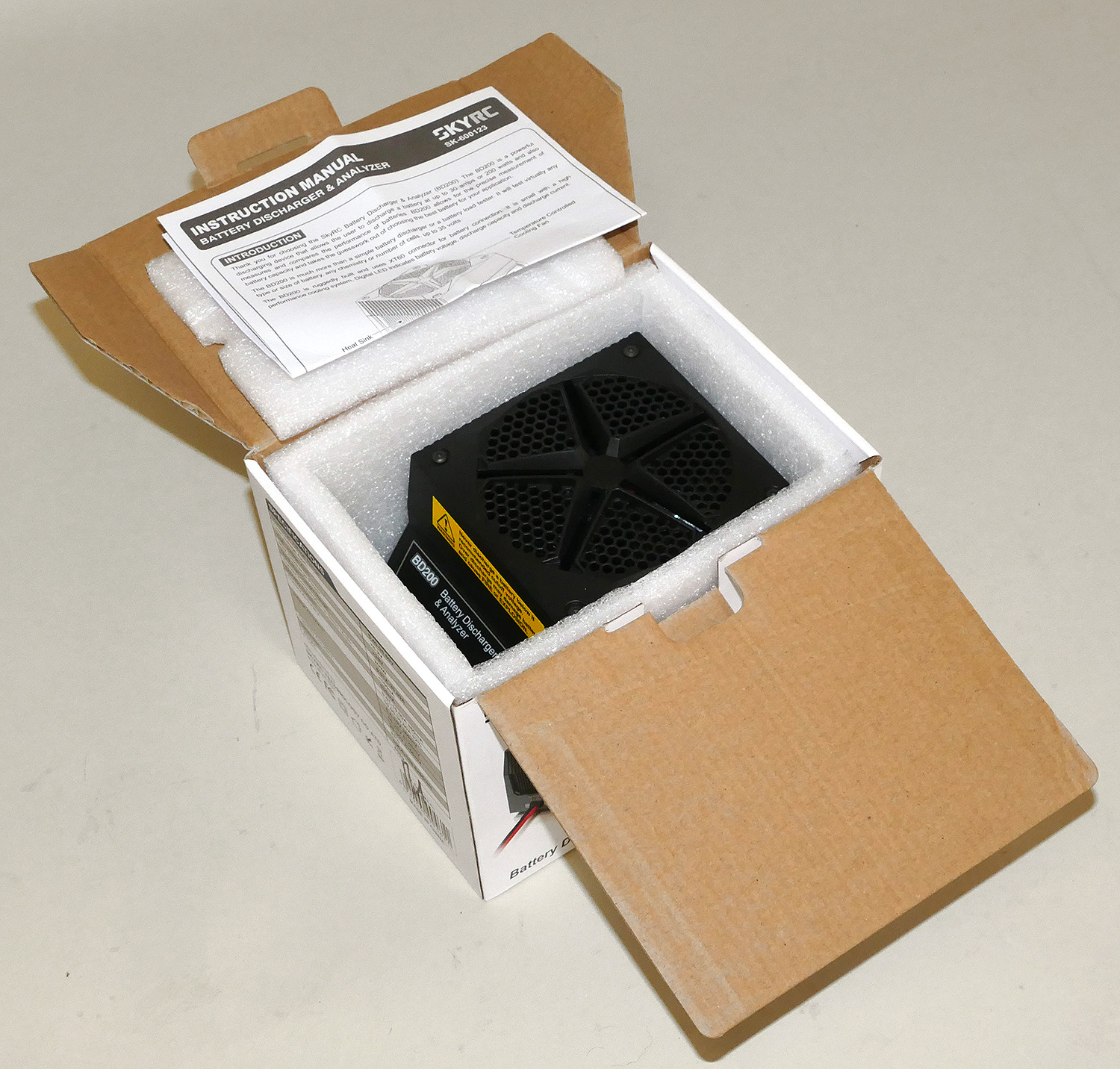

La boîte est de belle qualité et elle affiche toutes les caractéristiques du BD200. Une mousse rigide protège efficacement le BD200 dans son emballage.

Il est livré dans une boîte de 175 x 130 x 120 mm, bien protégé par une mousse rigide. Seul un cordon avec un connecteur XT60 d'un côté et des fils dénudés de l'autre est fourni. A vous de souder un connecteur adapté à vos besoins.

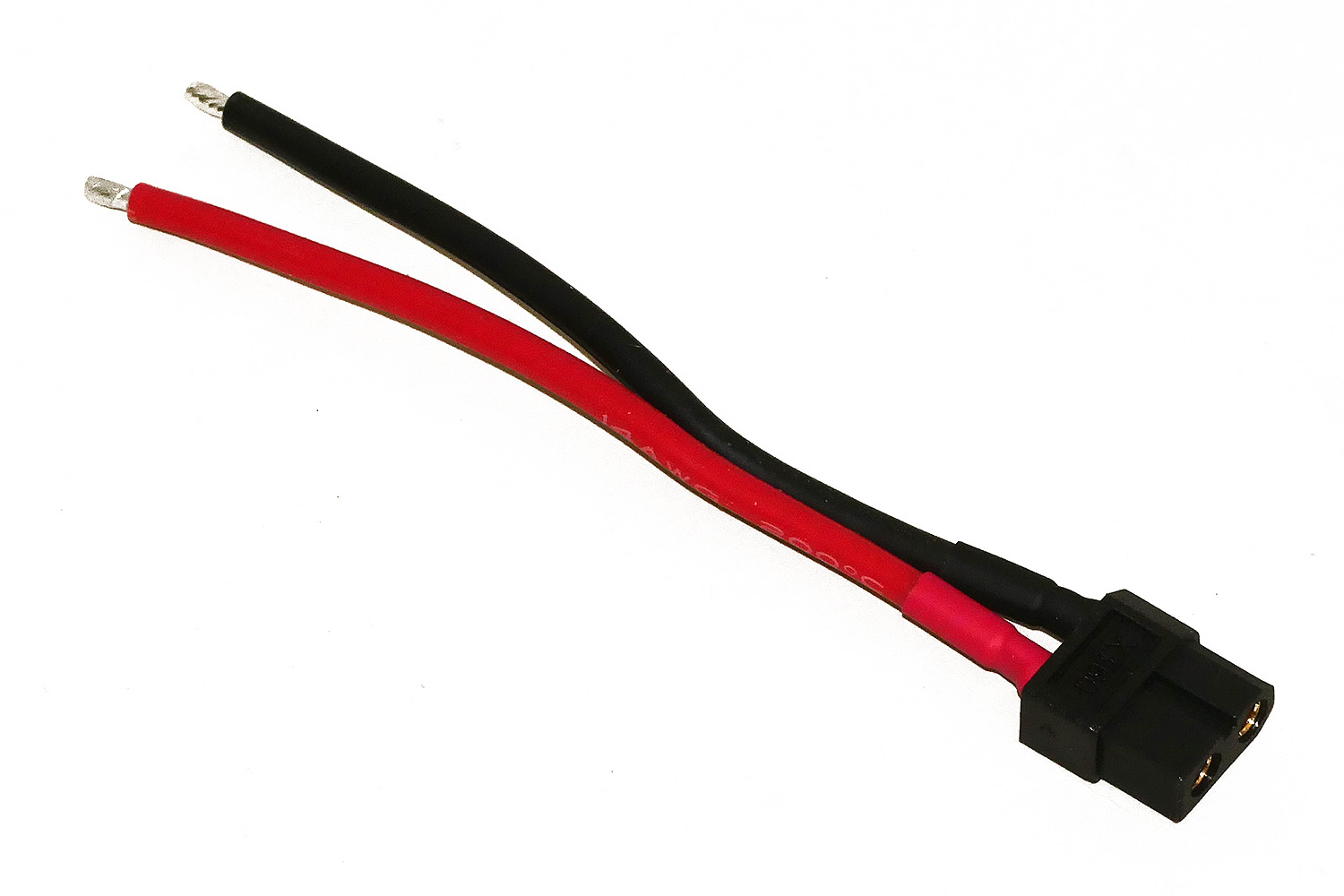

Seul ce cordon est livré avec le BD200. A vous de souder le connecteur de votre choix.

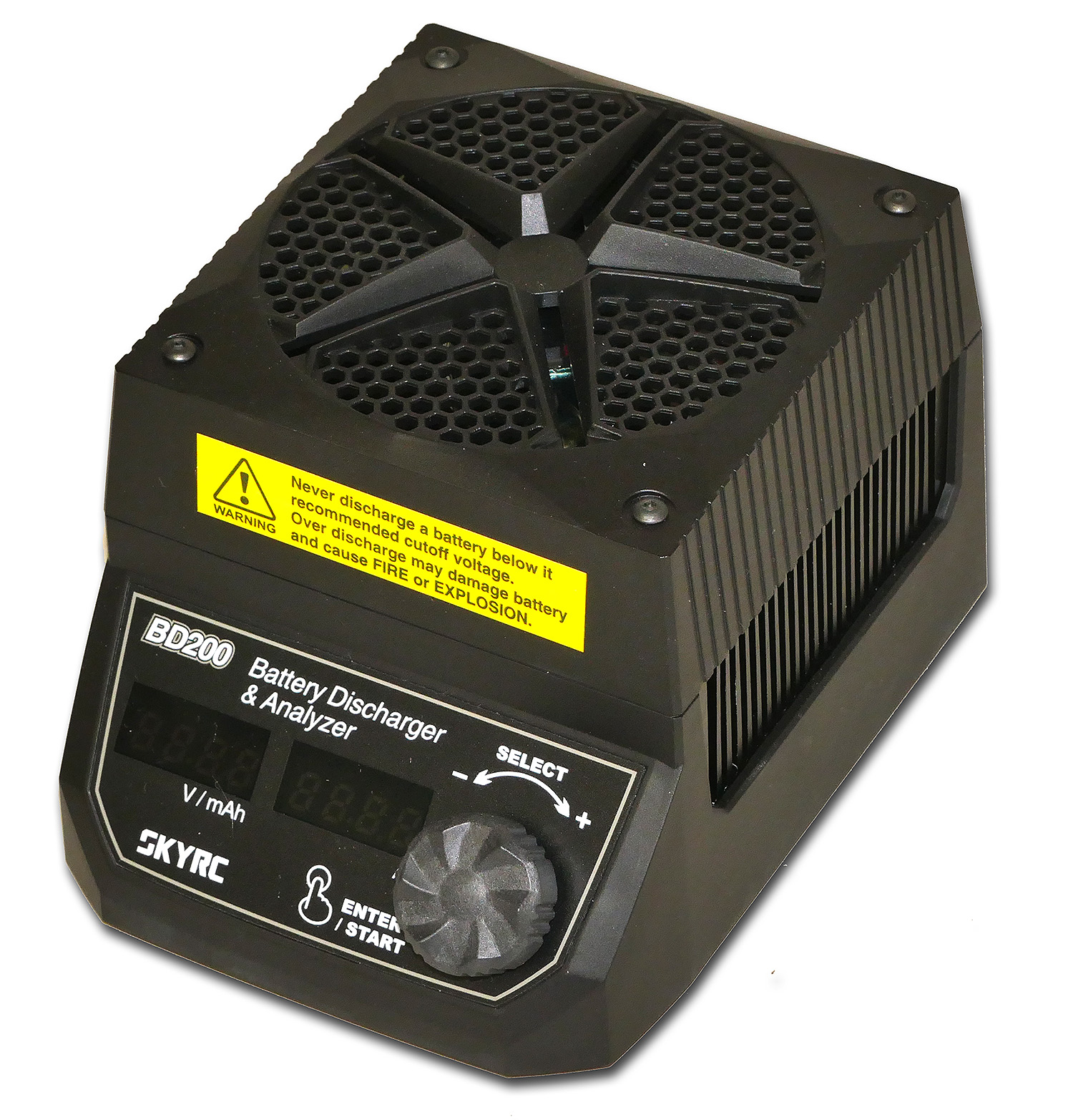

La présentation est sobre : la face avant est juste équipée de deux écrans à LED pour l'affichage des données et d'une molette "cliquable" pour le paramétrage et la validation, le démarrage ou l'arrêt de la décharge.

La face avant porte l'interface utilisateur, et le gros ventilateur est sur le dessus. C'est sur la face gauche que l'on connecte l'accu et éventuellement un PC.

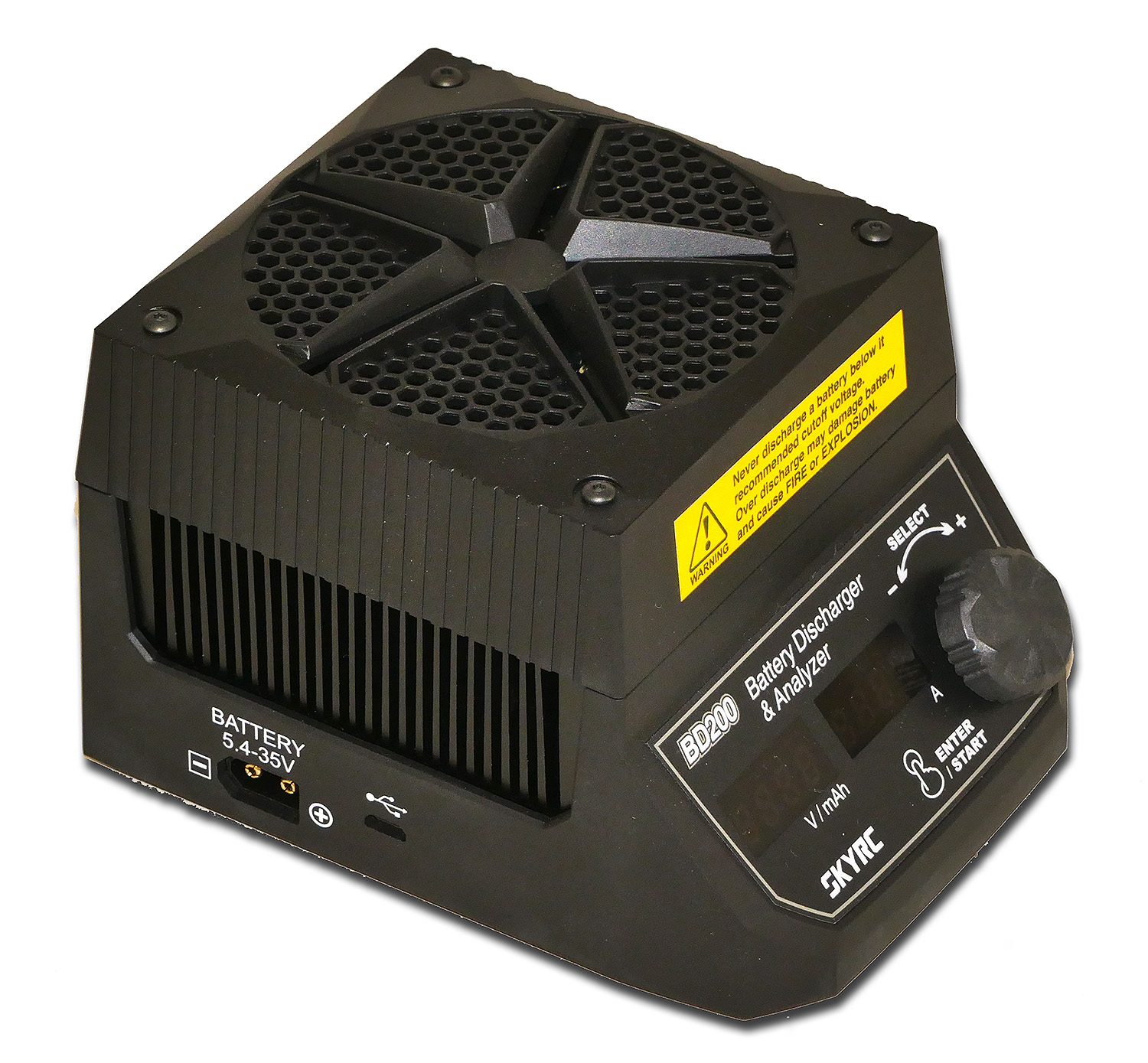

Le flanc gauche est muni d'un connecteur XT60 sur lequel on viendra connecter la batterie via un cordon adapté, et d'une prise micro-USB qui permet de connecter le BD200 à un PC. Un logiciel BD200 est téléchargeable sur le site de SkyRC, qui vous permet également de contrôler l'appareil depuis l'ordinateur et de suivre les courbes de décharge à l'écran, puis de les enregistrer. Pour le compétiteur, ce sera un outil de choix pour la sélection de ses packs ! (Lien de téléchargement : https://www.skyrc.com/index.php?route=product/product/download&download_id=84)

Notez qu'aucun connecteur d'équilibrage n'existe sur le BD200 qui se contente de vider le pack "globalement", sans gérer les éléments individuellement.



Accessoires utiles

Vous aurez tout intérêt à vous constituer une collection de cordons de décharge avec un connecteur XT60 pour le côté BD200 et des connecteurs variés correspondants aux packs que vous utilisez (PK, XT30, XT60, XT 90, EC3, EC5, Dean's T, Tamiya… la liste n'est pas exhaustive !).

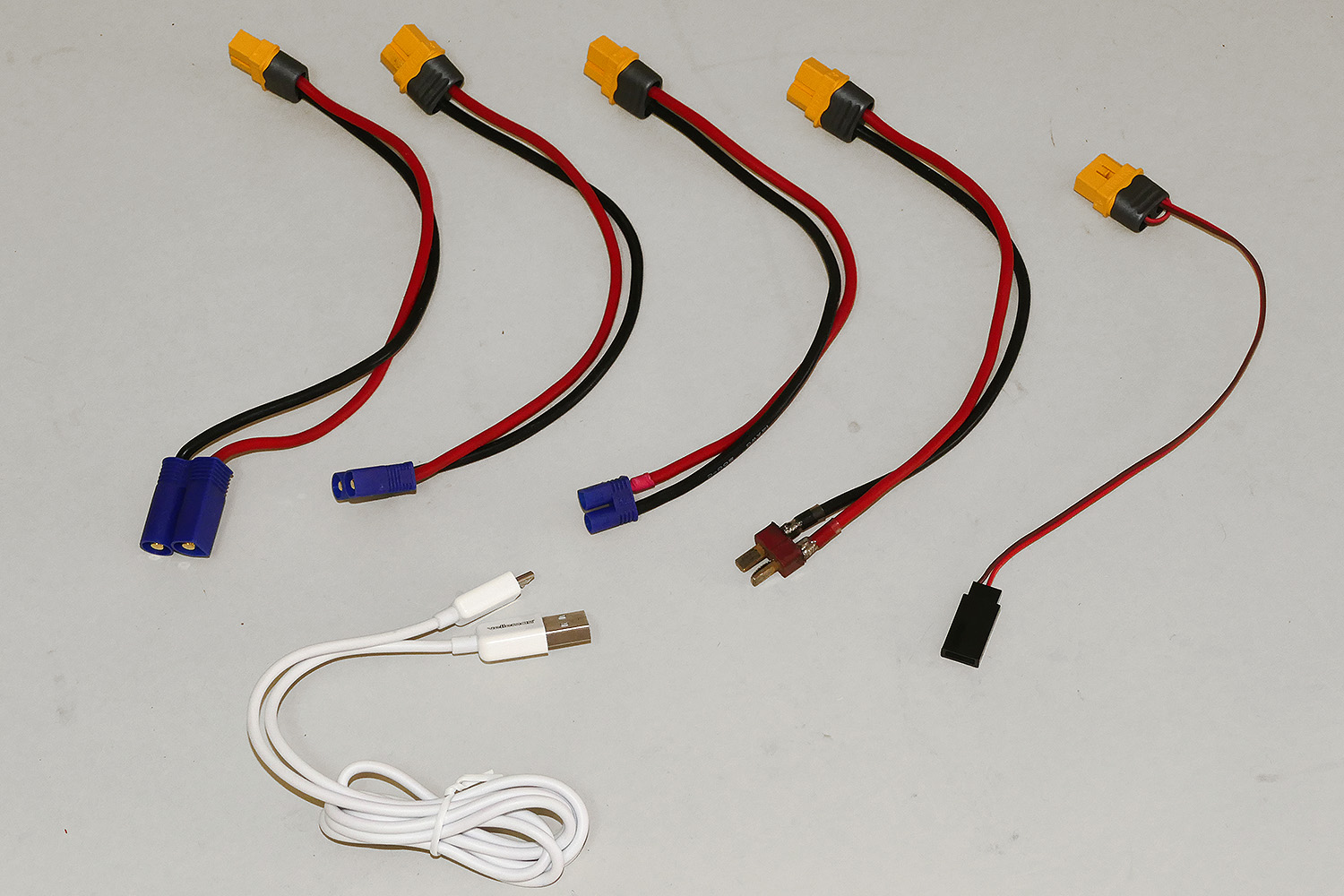

Il est utile de prévoir une gamme de cordons correspondant à sa panoplie d'accus, et éventuellement un cordon de connexion PC.

Pour la connexion PC, il vous faudra prévoir un cordon USB/Micro USB.

Enfin, si vous souhaitez visualiser la tension de chaque élément de votre pack durant la décharge, afin de vous assurer qu'aucun n'est défaillant, un testeur d'accus au Lithium comme le LiPoPal (SKY500007) sera un plus.



Utilisation on ne peut plus simple

Avant même de faire quoi que ce soit avec le BD200, vous devez déterminer la tension finale à laquelle vous voulez arrêter la décharge. Ceci n'est pas automatique, c'est à vous de faire le calcul. Ainsi, si par exemple vous voulez décharger un pack LiPo 3S, vous devez savoir qu'un élément LiPo ne doit pas être déchargé à moins de 3 Volts, donc, la tension de fin de décharge ne devra pas être inférieure à 3 x 3V, soit 9 V. En général, on se limite même plutôt à 3,2 V par élément… Si vous souhaitez décharger ce même pack pour le conditionner pour le stockage, vous devez régler 3,8 V par élément, donc 3 x 3,8 V = 11,4 Volts.

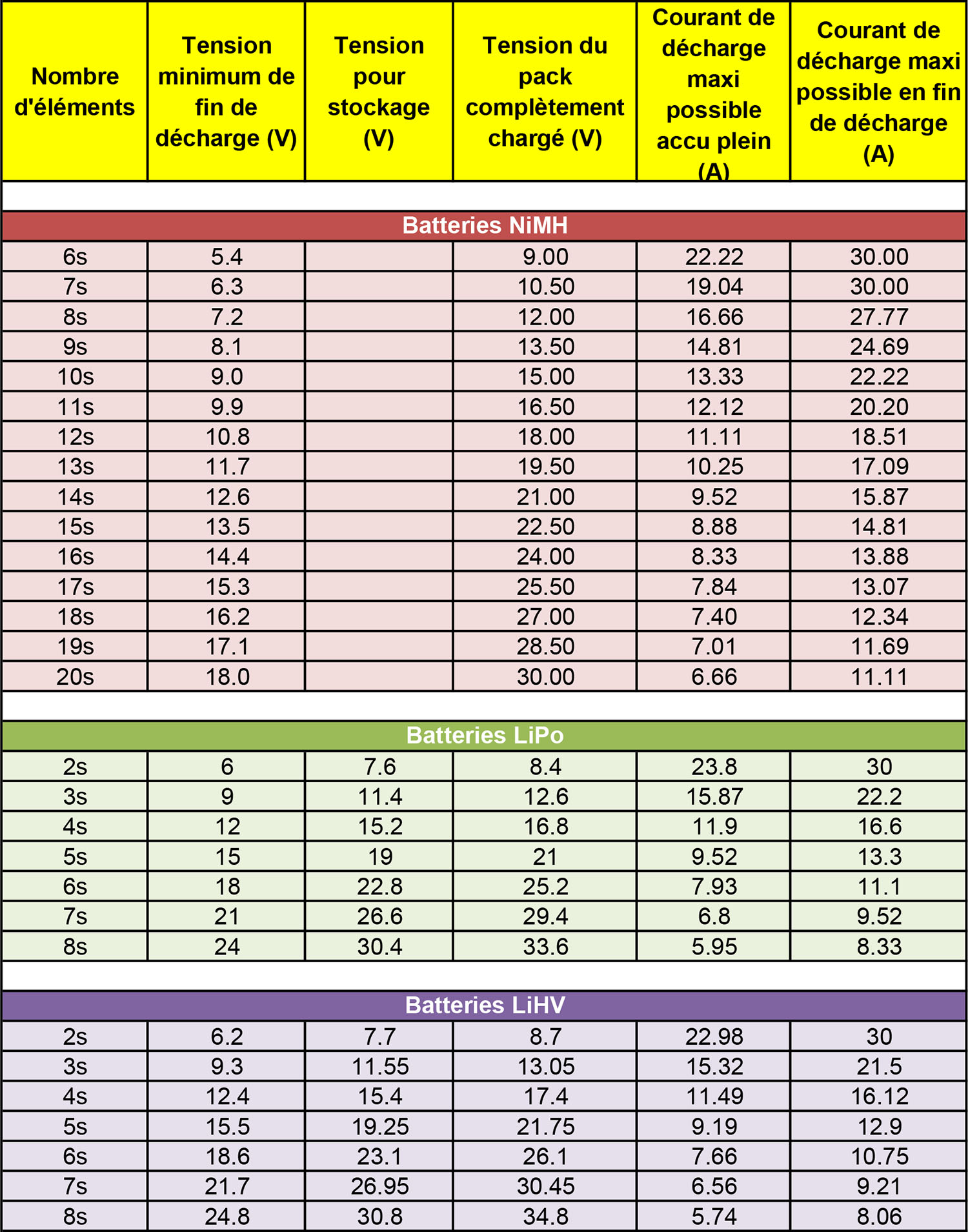

Le tableau ci-dessous vous sera utile pour choisir des valeurs correctes :



Notez bien que vous êtes seul responsable du choix de la tension de fin de décharge. Le BD200 ne "sait pas" quel type d'accu vous connectez. Une erreur de choix de cette tension peut endommager vos packs. Soyez donc très attentif !

Connectez le cordon adaptateur à votre pack (seul les batteries déjà munies d'un connecteur XT60 n'ont pas besoin de cordon spécifique), puis la prise XT60 sur le côté gauche du chargeur.

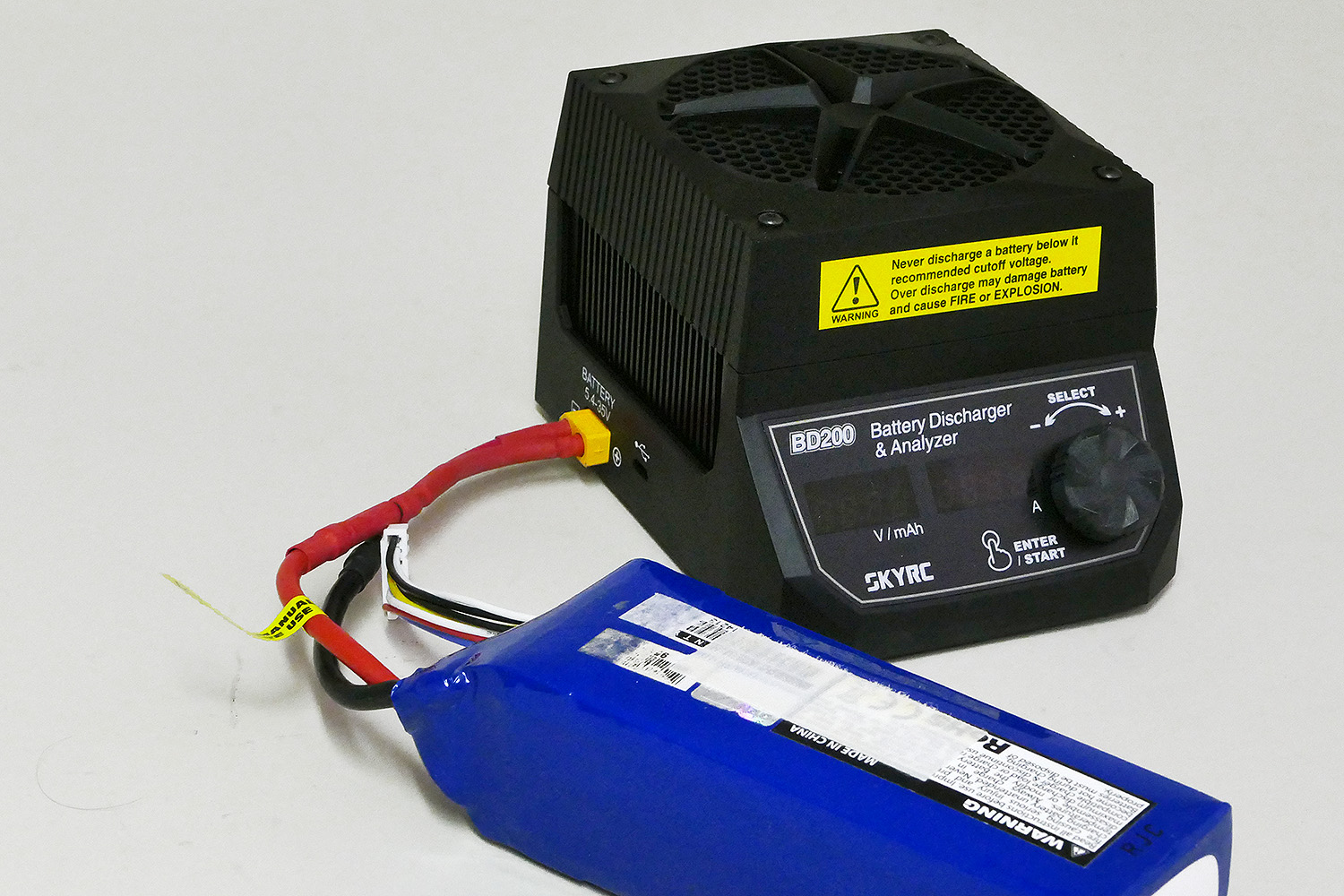

La mise en œuvre : on prépare le pack et un cordon adapté, on connecte le cordon au pack, et le connecteur XT-60 sur le BD200. Un appui sur la molette met le BD200 en marche.

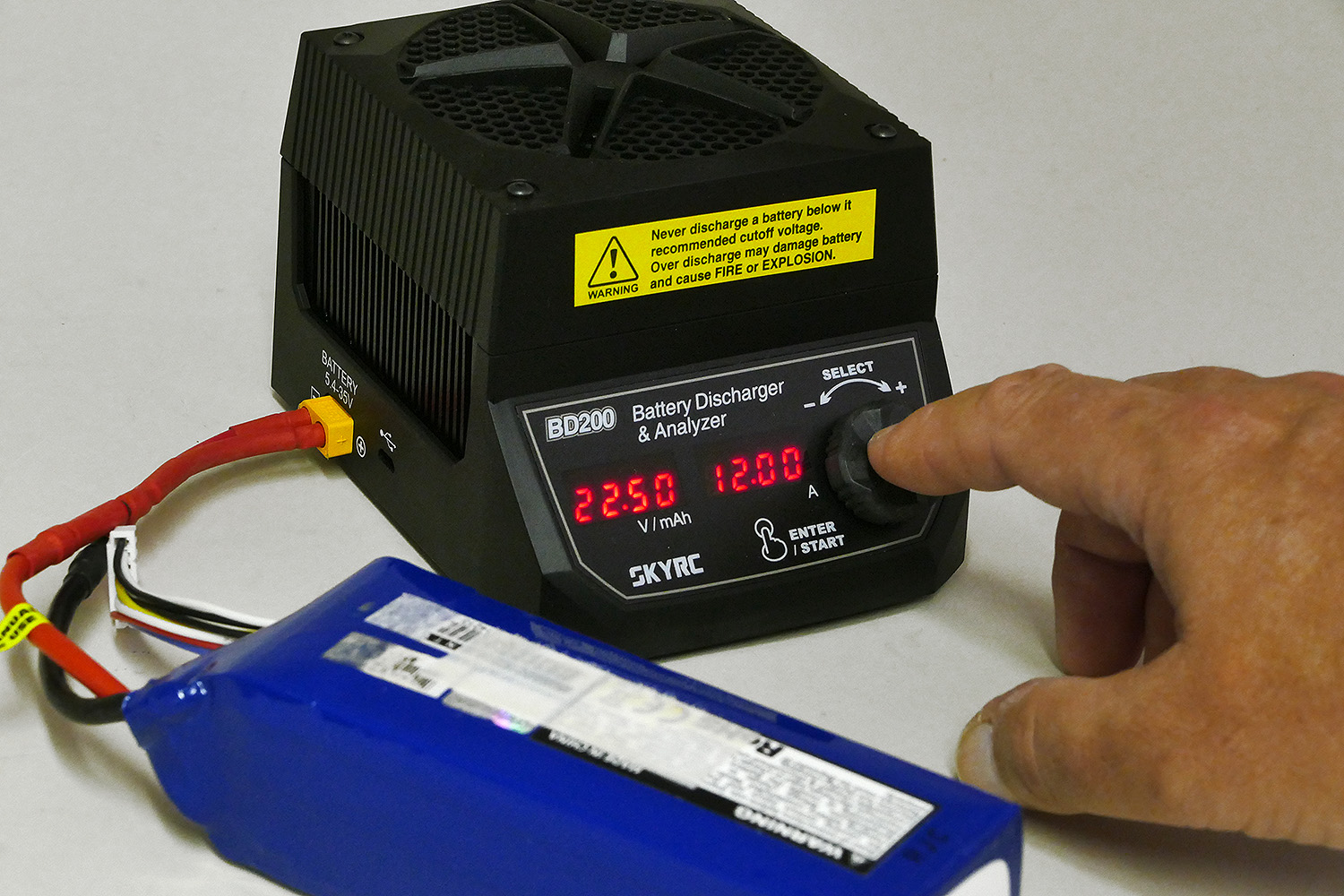

Un appui bref sur la molette met le BD200 en marche. La tension actuelle du pack s'affiche sur l'écran gauche en clignotant. En tournant la molette, réglez la tension de fin de décharge souhaitée. Un nouvel appui bref sur la molette fait clignoter l'écran de droite, et vous réglez alors avec la molette la valeur du courant de décharge souhaitée. Si vous demandez un courant de décharge plus fort que ne pourra le supporter le BD200, celui-ci se limitera automatiquement pour ne pas dépasser les 200 Watts en décharge.

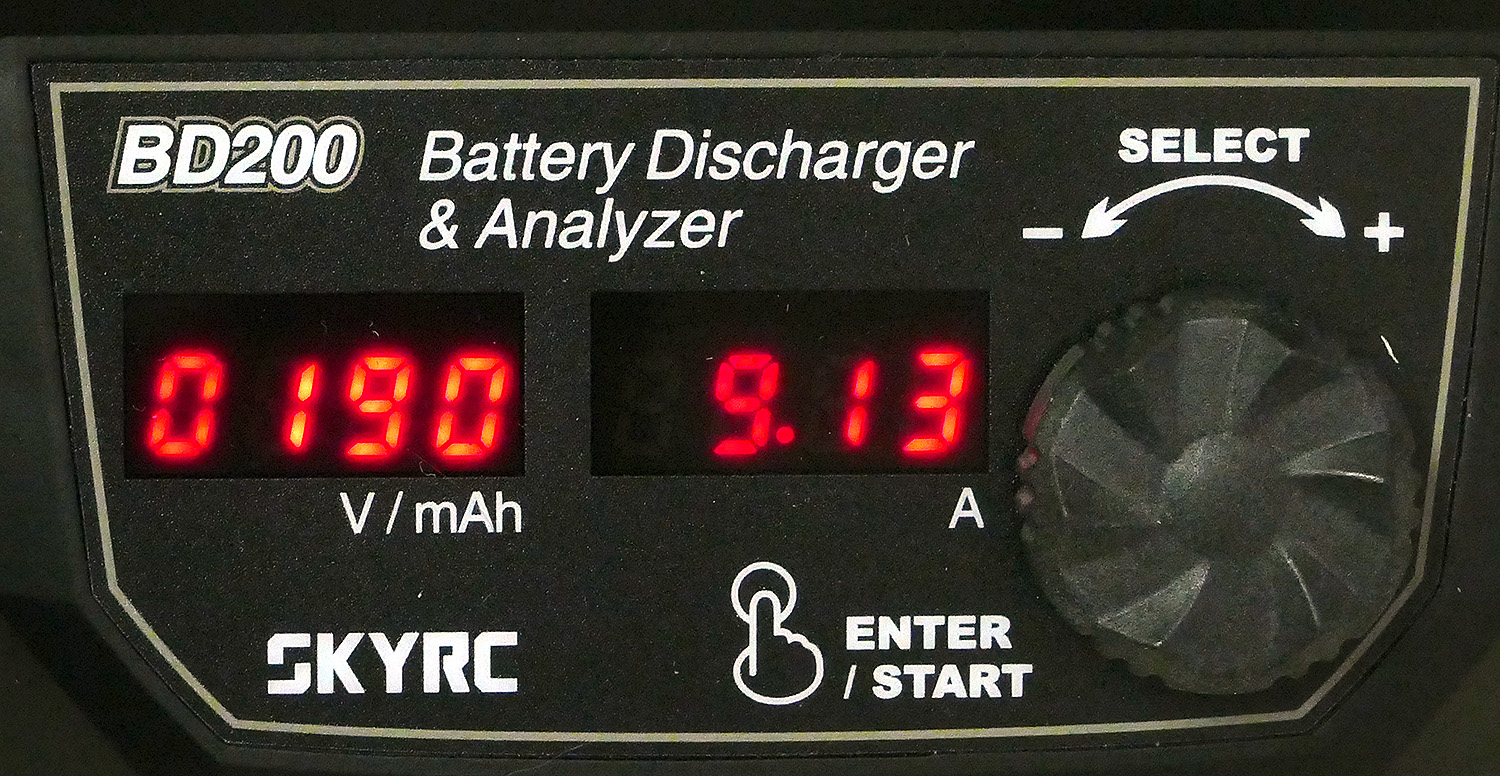

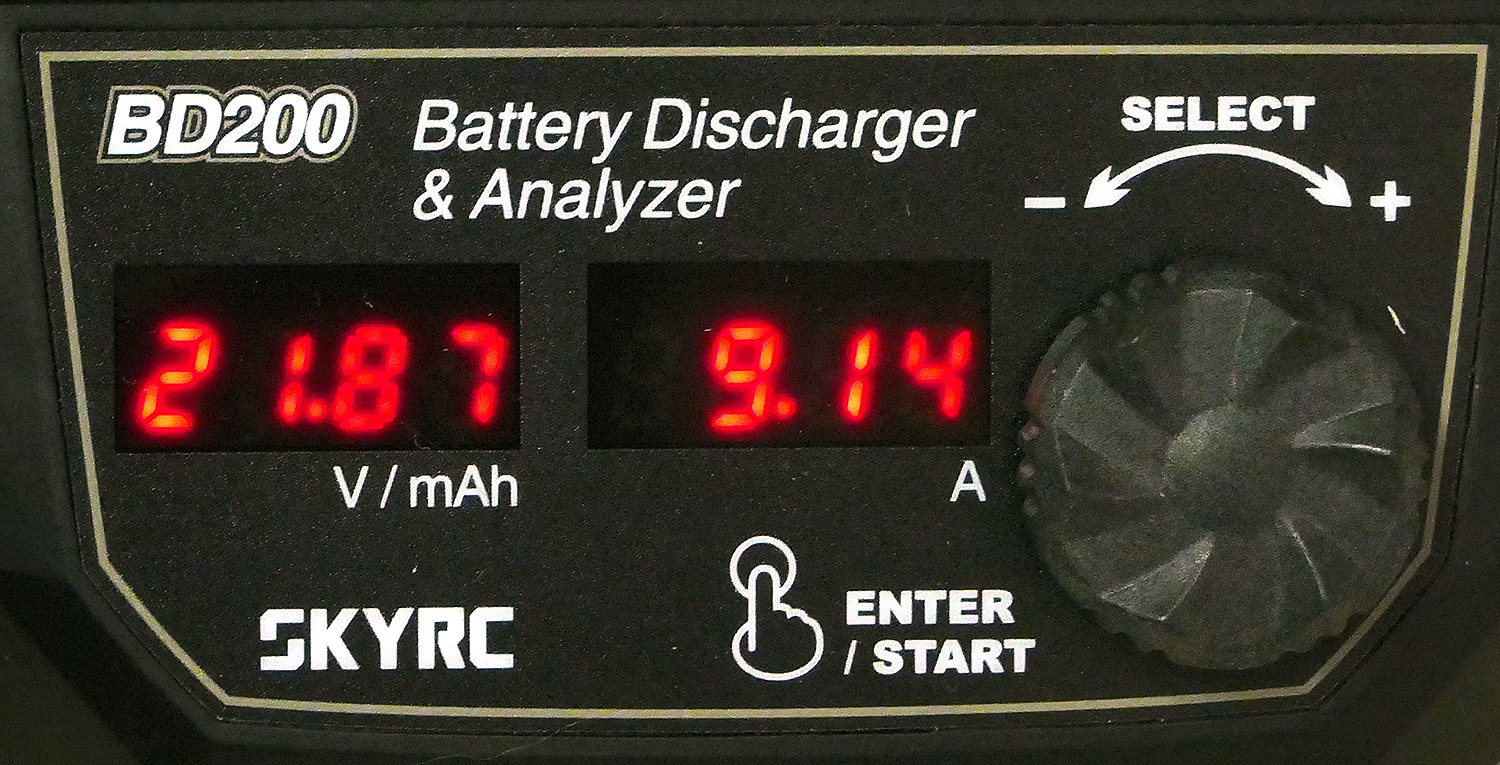

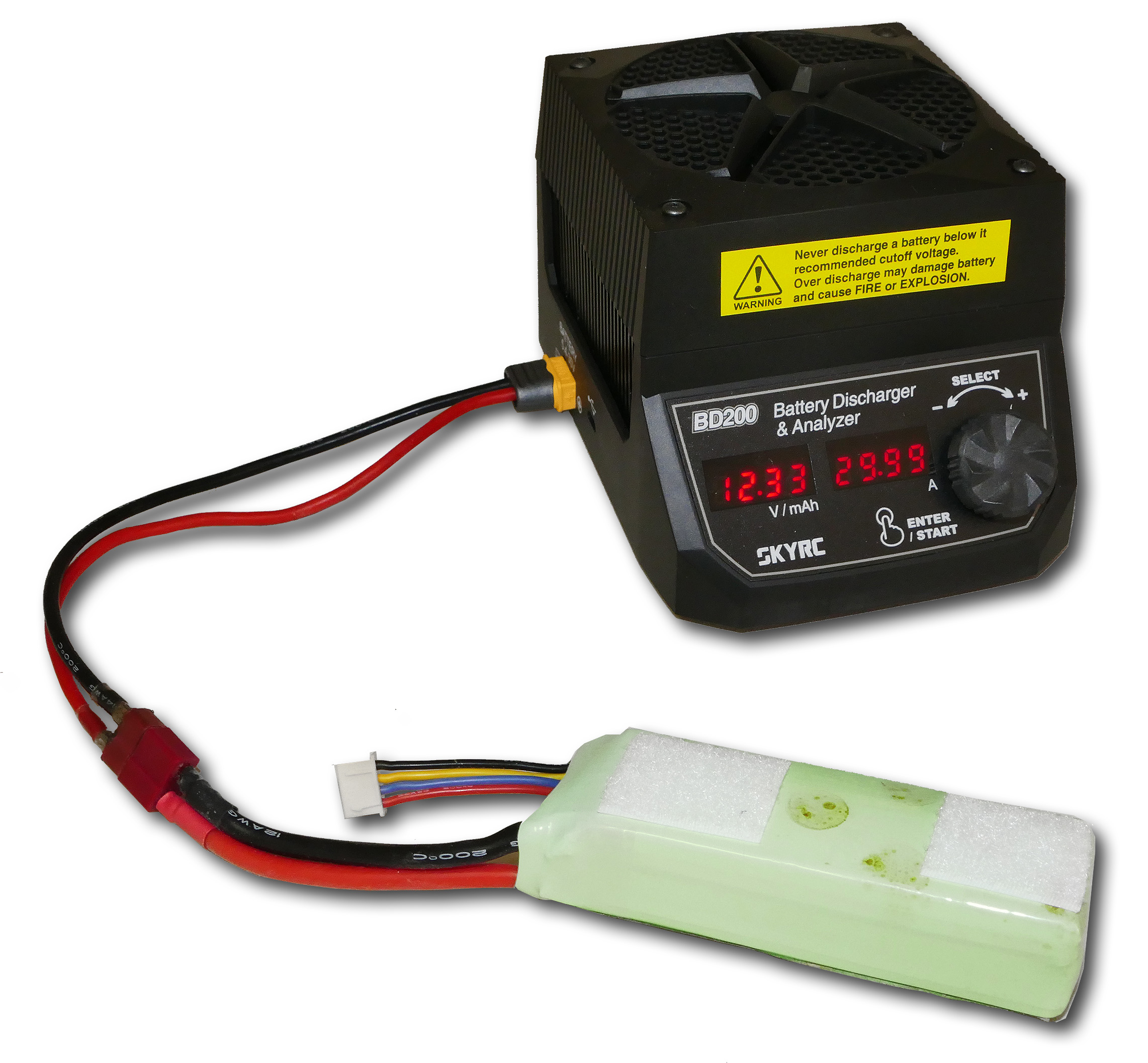

Avec la molette, on sélectionne la tension et le courant de fin de décharge, et d'un appui long, on lance le processus. La tension et la capacité s'affichent en alternance à gauche, et le courant est affiché à droite.

Ces paramètres entrés, il reste à faire un appui long (2 secondes) pour lancer la décharge. L'écran gauche va alternativement afficher la tension du pack et la capacité consommée. L'écran droit affiche le courant de décharge effectif. Il reste à attendre la fin du processus. Quand la tension choisie est atteinte, le BD200 émet un signal sonore et affiche "DONE" sur l'écran de droite… Vous pouvez lire en alternance à gauche la tension du pack (il est normal qu'elle remonte légèrement après le processus de décharge) et la capacité déchargée. Vous n'avez plus qu'à débrancher le pack.

Quand la décharge est terminée, "done" s'affiche… C'est fini !

Si vous désirez interrompre la décharge en cours de route, un appui bref sur la molette et l'écran de droite indique "STOP". Vous pouvez alors soit débrancher le pack, soit par un appui bref sur la molette repasser en mode de paramétrage des valeurs.

Le ventilateur est automatique en fonction des besoins et une lumière bleue s'allume quand il tourne.

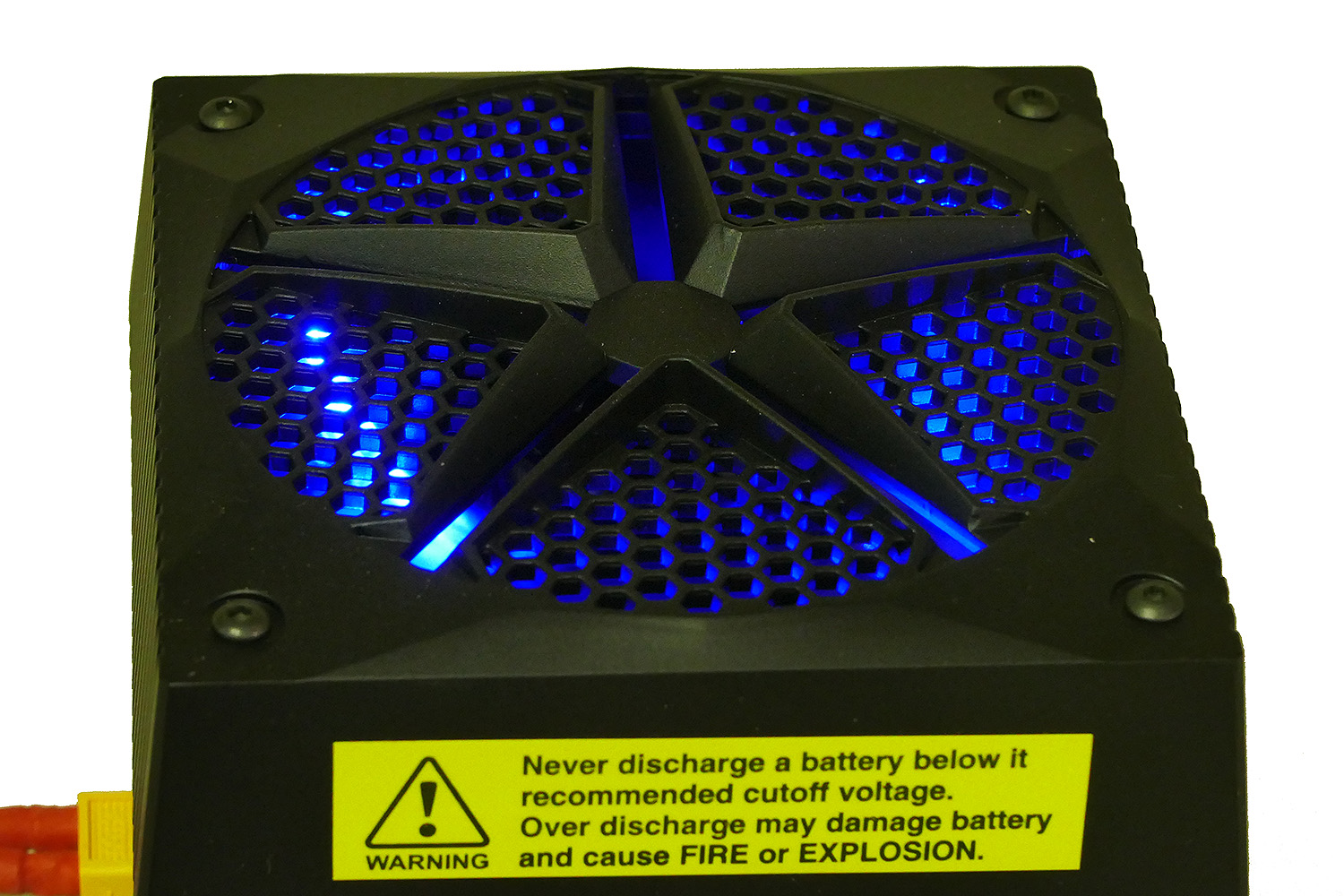

Difficile de faire plus simple ! Notons aussi que le ventilateur du BD200 se met en route automatiquement quand c'est nécessaire uniquement. Un éclairage interne bleu du plus bel effet s'allume alors.



Avec un PC

Le logiciel BD200 pour PC est très simple d'emploi et en téléchargement gratuit.

Après avoir téléchargé l'archive ".rar" contenant le logiciel, il faut la décompresser. Dans un premier temps, vous trouverez un dossier avec une mise à jour qui doit être faite ou non en fonction du numéro de série de votre appareil. Vous trouverez dedans à nouveau un fichier .rar qu'il faut décompresser à son tour pour disposer de l'installateur qu'il reste à lancer. Lors des essais, il a fallu redémarrer le PC après installation pour que le BD200 soit reconnu. Après quoi, la connexion USB alimente le BD200, on lance le logiciel, et on connecte la batterie. Il reste à entrer les paramètres dans le logiciel (type de batterie, nombre d'éléments, tension de fin de décharge, courant de décharge…) et d'un clic sur START, la décharge commence. Très facile ! Il reste à suivre à l'écran les paramètres, et l'on peut sélectionner les courbes que l'on veut afficher. Il est possible de faire une capture d'écran et d'enregistrer les courbes à tout moment via des "boutons" dédiés sur la fenêtre.

A noter que depuis le logiciel, on peut choisir entre décharge à courant ou à puissance constante.

Le BD200 est ici piloté par un PC et il prépare un pack 3S 5000 mAh au stockage, en le déchargeant facilement sous 5 A, loin de la limite possible ! L'opération est bien plus rapide qu'avec un chargeur/déchargeur classique.

L'exploitation à partir du PC offre l'avantage qu'en sélectionnant le type et le nombre d'éléments, on ne risque plus de sélectionner une tension de décharge trop faible, car le logiciel limite la tension mini en conséquence.



Un appareil simple et efficace

Au final, l'utilisation du BD200 est vraiment facile, pratique, et les amateurs de propulsion électrique trouveront là un complément plus qu'utile à leur chargeur habituel, même si celui-ci possède déjà une fonction de décharge, car le BD200 se montre largement plus performant pour décharger rapidement les packs grâce à sa puissance de décharge de 200 watts. Pour le compétiteur, ce sera un outil d'analyse efficace pour tester les packs sous une charge élevée, ce que ne permettent pas les chargeurs courants. Bref, voilà un outil à côté duquel il ne faut pas passer !



Caractéristiques

  • Plage de tension acceptée :                 5,40 à 35,00 V
  • Alarme de tension faible :                    < 5,2 V
  • Alarme de tension forte :                     > 35,0 V
  • Puissance de décharge maxi :              200 W
  • Plage de courant de décharge :            0,01 A à 30,00 A
  • Consommation en mode sommeil :       < 100 μA
  • Courant en veille :                               ≤ 35 mA
  • Précision d'affichage du courant :          0,01 à 10,00 A : ± 50 mA
  •                                                           10,00 à 30,00 A : ± 2 %
  • Précision d'affichage de la tension :        6 à 10 V : ± 40 mV
  •                                                            10 à 20 V : ± 120 mV
  •                                                            20 à 35 V : ± 160 mV
  • Précision d'affichage de la capacité :       ± 1 %
